Ver. 7

Ver.7で図面形式にバインダー形式が追加になりました。

バインダー形式と言われてもピンときませんが、マイクロソフトのEXCELで、ひとつのファイルのなかにいくつかのシートがあるのと同様に、何枚かの図面をひとつのファイルとして登録できます。

詳細は「ＣＡＤＣｉｔｙ」のヘルプの中の
「基本機能」−「基本操作1」-「バインダーについて」
をご覧ください。

■バインダーの制限

ひとつのバインダーには、最大512枚の図面を管理することができます。

■新規図面(N)

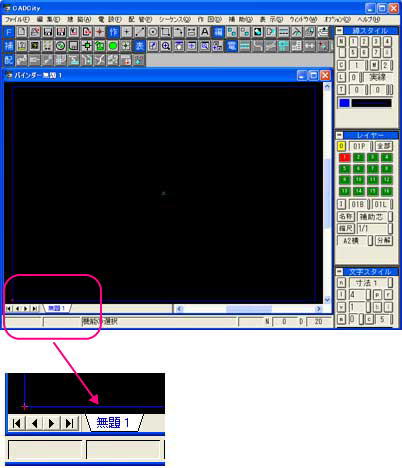

「無題１」というシートが開いた状態

新規図面を「新規（名変）保存(A)」しないで修了させると
「図面の変更を保存しますか？」と聞いてきます。
ここで「はい(Y)」を選択すると、ｈｄｄ形式の保存用画面が出ます。
従来形式で保存する場合は、「図面の変更を保存しますか？」でキャンセルを選択し、
「新規（名変）保存(A)」から保存する必要があります。

■開　く　(O)

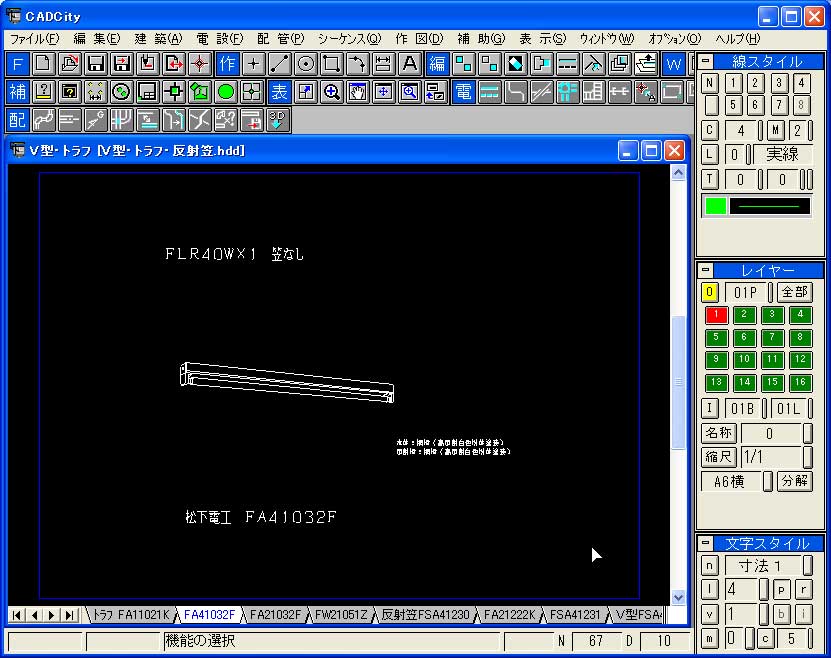

複数シートのあるファイルを開いた状態のサンプル。

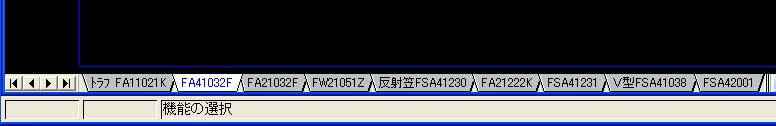

下図のように複数のシート名が表示されます。
シート名が白地になっている「FA41032F」が現在開いている図面です。

■図面保存　「ファイル(F)」-「新規（名変）保存(A)」　

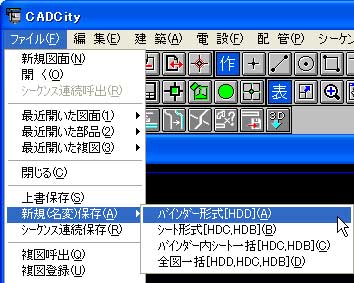

　　◇バインダー形式で保存（拡張子　.ｈｄｄ）

全てのシートをまとめてひとつのファイルに保存したい場合は、バインダー形式で保存します。

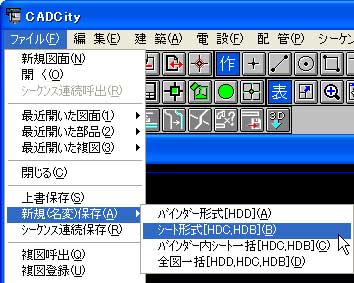

　　◇シート形式で保存

従来の形式で保存します。（拡張子　.ｈｄｃ　.ｈｄｂ）
現在開いている（アクティブになっている）図面毎にファイル保存します。

■バインダー内シート一括保存

あまりお勧めできない機能です。

複数のシートが合った場合、登録したいファイル名（例　abcｄ.hdc）を入力すると、
2番目以降のシートは入力したファイル名に自動的に　-001　のように番号が付加されたファイル名になります。

　　例：　abcd.hdc　　abcd-001.hdc　　abcd-002.hdc　……　

■シート編集

シート名の個所をマウス右クリックすると、下図のようなメニューが表示され、
シート編集ができます。

　Ｖｅｒ.7　にはバグを修正したサービスパックあり。
　

サービスパックはタナックシステムのホームページよりダウンロード可能

　タナックシステムのダウンロードページ
