Ver.7 はこれだけ変わった(2)

     ダイナミックハイライト


 Ver. 7

ダイナミックハイライトの機能が追加になりました。

ダイナミックハイライトとは、
 1.単要素検出時マウスを移動させると、マウス検出範囲内の要素の色が変化。
 2.マウスが要素上の端点・中点・交点・円(円弧)の4分点の近くに移動させると、
   これらの点を自動的に検出。

上記2.については、autoCADで用いられているような機能です。

 中点:「●」で表示されます。

 交点:「◆」で表示されます。

 端点:「■」で表示されます。

 中心点:「■」で表示されます。

 4分点:「●」で表示されます。


■ダイナミックハイライト機能を有効にする

この機能を使用するには、設定を有効にする必要があります。

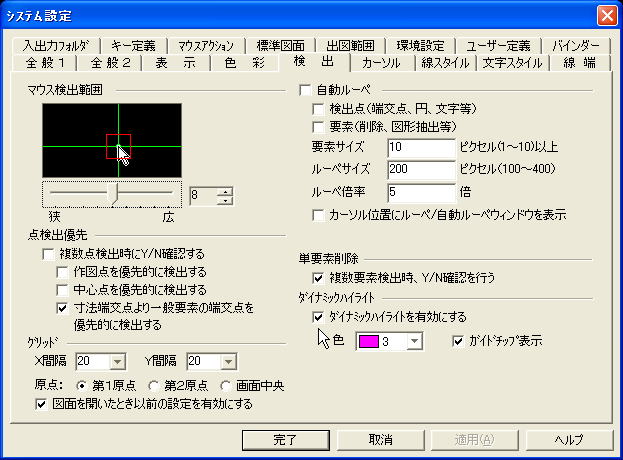

「補助」-「システム設定」 の中の「検出」で
ダイナミックハイライトにチェックを付ける。



色 : マウスが要素上に来たとき、要素の色が変化します。そのときの色設定です。
ガイドチップ表示 : 「端点」「交点」などの文字を表示させる機能です。


 Ver.7 にはバグを修正したサービスパックあり。


サービスパックはタナックシステムのホームページよりダウンロード可能
