Ver.6

色・線種・線幅を追加することができます。
通常の作図では、わざわざ追加しなくても十分使えます。
このような機能もあるので、ご紹介しておきます。


■［補助(G)　−　システム設定(K)　−　ユーザー定義］

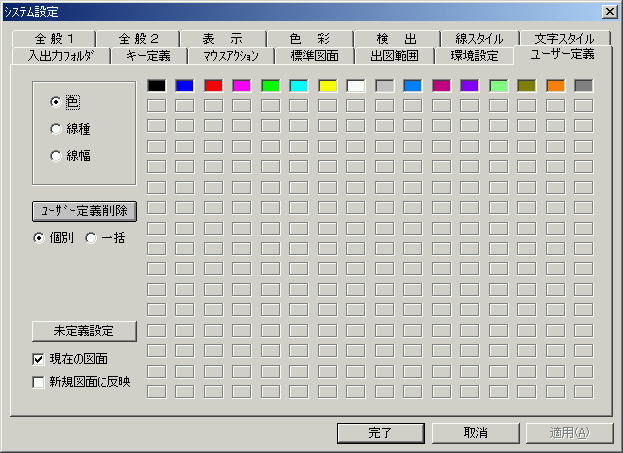

　◇色

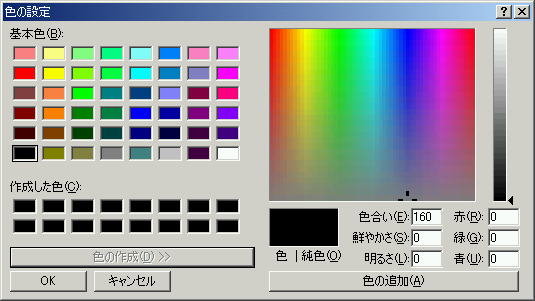

　　ユーザー定義用の枠をダブルクリックし、［色の作成］をクリックすると、下の画面になる。
　　　

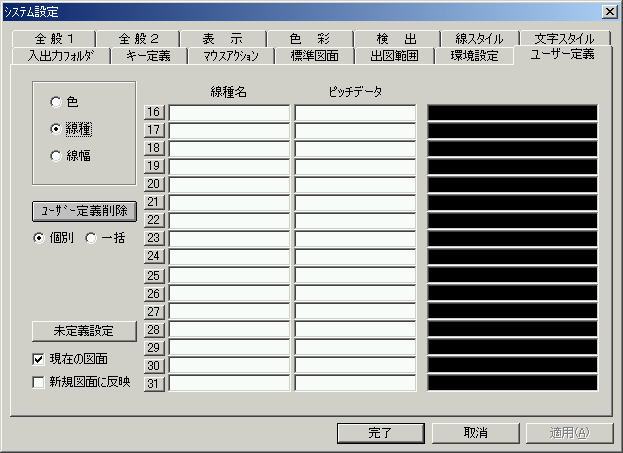

　◇線種


　　線種名の1〜15のピッチ設定は出図設定で行う。出図の項参照。
　　　　⇒破線・鎖線のピッチ

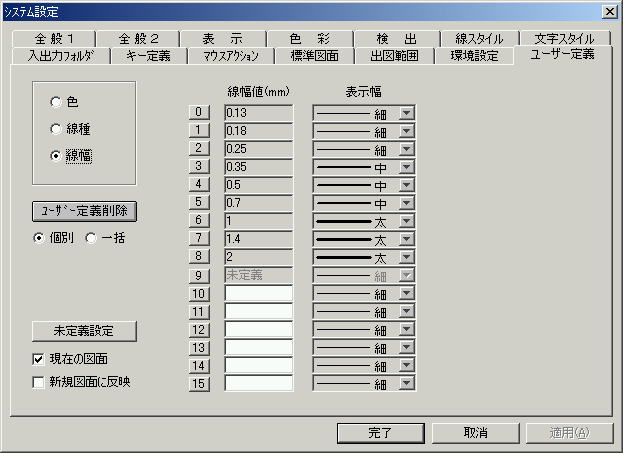

　◇線幅


　　線幅値には数値を入力すること。
　　「極太線」など文字を入れると設定できない。

　ユーザー定義は図面単位で保存される。　そのため、図面ごとに定義する必要有り。
