CADCity-出図-線種設定

　出図時の破線・鎖線のピッチ設定

　　　　　　線種ごとにピッチを設定
　

　Ver.（共通）

破線・鎖線の線種ごとにプロッタ（プリンタ）出力時のピッチを設定するための手順

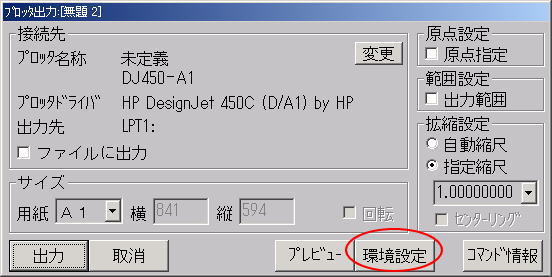

　■ファイル　－　出図

　　　　・環境設定ボタンをクリック

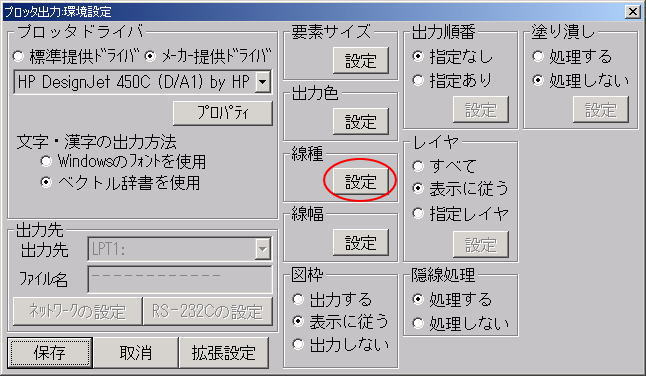

　■環境設定

　　　　・線種の設定ボタンをクリック

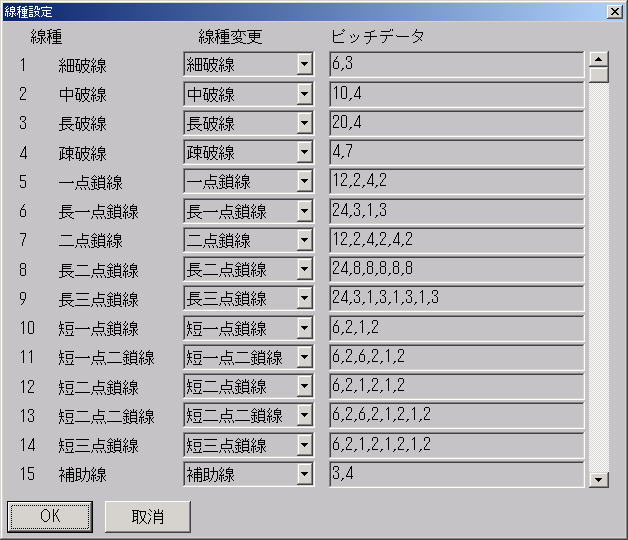

　■線種設定

　　　　・色の設定
　　　　　カラーで出力するならカラーボタン、黒白ならモノクロボタンを選択。
　　　　　線幅を選択。

　　　　・ピッチデータについて
　　　　　［実線部長さ］，[間隔]　の順に長さを指定する。（長さの単位：？…知りません）

　　　　　　デフォルト設定のままではピッチが長いので、間の抜けた感じの図面になってしまう。
　　　　　　　　　デフォルト値の半分位にした方が見栄えが良くなる（と思う）。
　　　　　　　　　いろいろテストしてみてネ！
　　　　　　　　　

　■ＯＫ
　　　　設定を保存する。
