Ver.（共通）

要素の色ごとにプロッタ（プリンタ）出力時の線の太さを設定するための手順

　■ファイル　−　出図


　　　　・環境設定ボタンをクリック

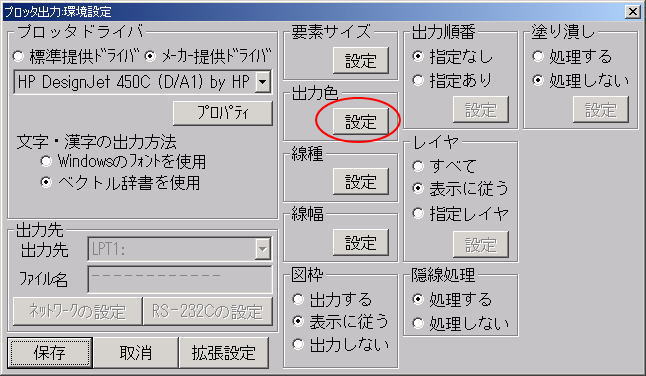

　■環境設定


　　　　・出力色の設定ボタンをクリック

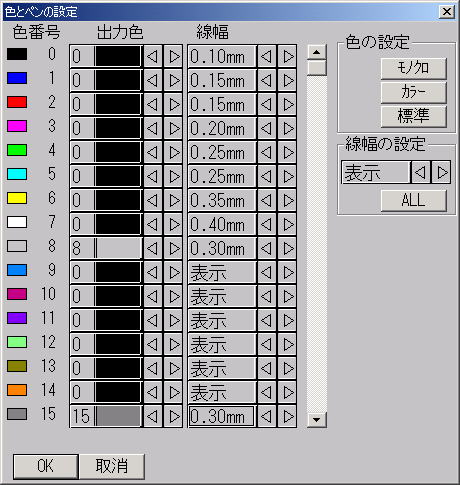

　■色とペンの設定（モノクロの設定例）


　　　　・色の設定
　　　　　カラーで出力するならカラーボタン、黒白ならモノクロボタンを選択。
　　　　　線幅を選択。

　　　　　　モノクロでも出力色でグレーを選択すれば淡い色で出力可能。（プロッタ（プリンタ）による）
　　　　　　　　　

　■ＯＫ
　　　　設定を保存する。
