Ver.（共通）

画面上では正常なのに、出図すると円弧が円になってしまう場合の対処法



　■現象
　　画面上では円弧

　　出図すると円になってしまう。


　■対策

　　　　・ファイル　−　出図　−　環境設定



　　　　・拡張設定ボタンをクリック

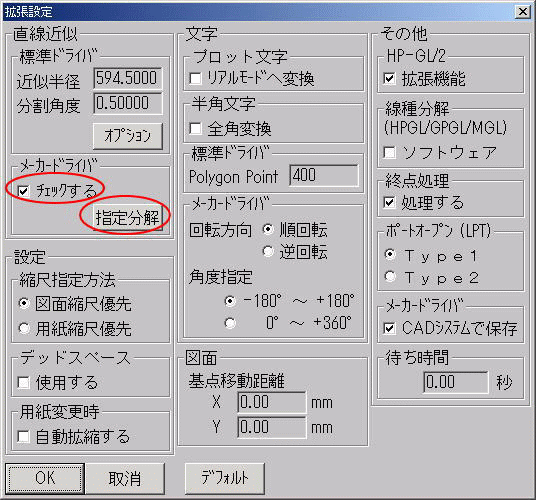

　■拡張設定


　　　　・メーカードライバの「チェックする」にチェックを付け、
　　　　　指定分解ボタンを押す。

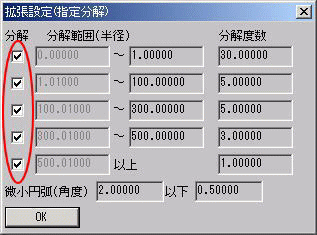

　■拡張設定（指定分解）


　　　　・デフォルトでは分解のチェックは２ヶ所のみ。
　　　　　ここの全てにチェックを付ける。
